Un schéma de charpente est un plan coté représentant la géométrie de la toiture et l'ensemble de ses pièces : pannes, chevrons, arbalétriers, entraits et poinçons. Il indique sections, entraxes et pentes, et sert de référence commune au charpentier, au maître d'œuvre et au bureau d'études.
Que vous soyez autoconstructeur ou maître d'ouvrage, savoir déchiffrer un plan de charpente est une compétence indispensable pour valider un devis, surveiller un chantier ou projeter une rénovation. Une charpente n'est pas un simple assemblage de bois, c'est un système vectoriel complexe où chaque pièce a un rôle mécanique précis. Ce guide vous apprend à lire les lignes, les symboles et à comprendre la "descente de charges".
Calculez la pente et la longueur de versant Reportez l’angle de votre schéma pour obtenir la pente et la longueur des rampants.1. La Physique de la Charpente : Le Triangle de Forces
Avant d'ouvrir le plan, il faut comprendre le principe. Une toiture subit trois forces majeures : son propre poids (couverture), le vent (pression/arrachement) et la neige. La charpente doit transmettre ces efforts vers les murs porteurs sans s'effondrer (flambement) ni faire s'écarter les murs (poussée au vide).
Tout repose sur le Triangle, seule forme géométrique indéformable naturellement.

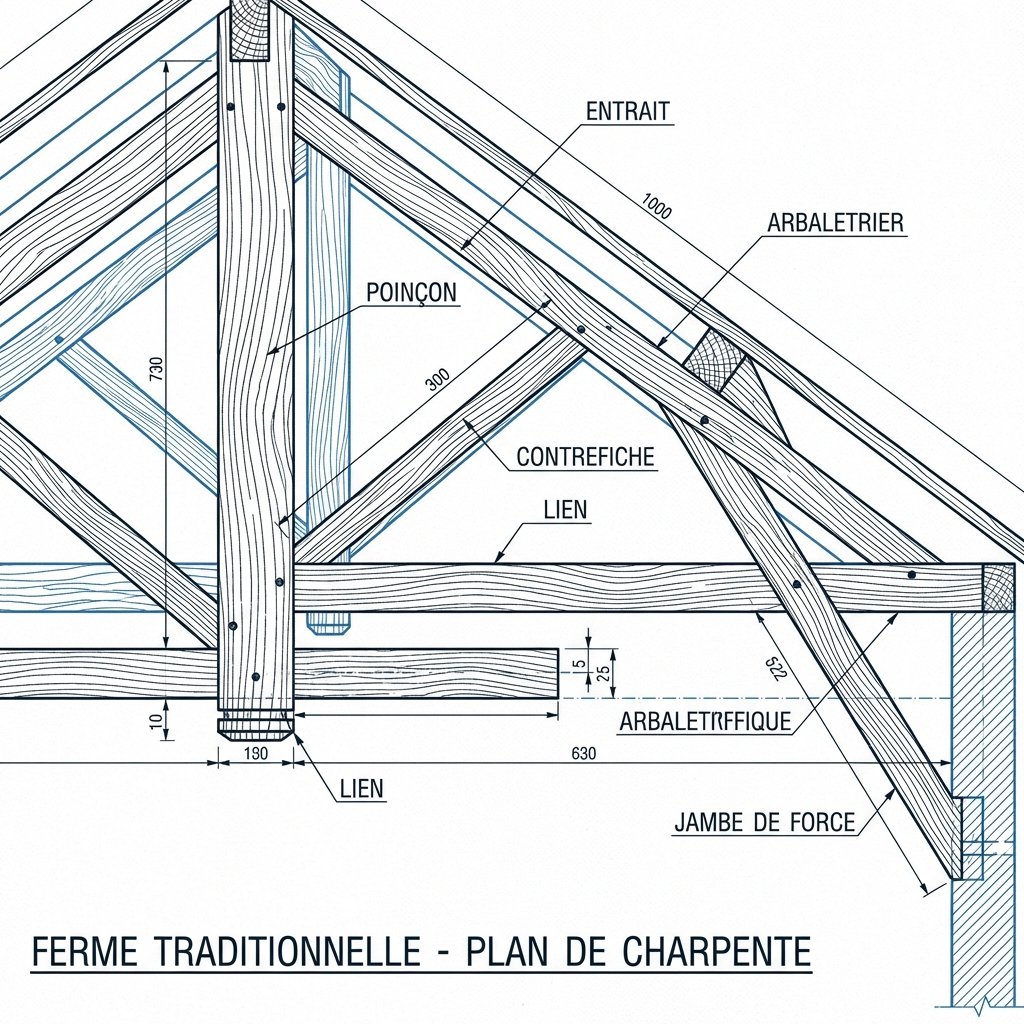

2. Glossaire Illustré : Anatomie d'une Ferme Traditionnelle
La "Ferme Latine" est l'unité de base. Voici ses organes vitaux :
Les Organes Principaux
- L'Arbalétrier : C'est le "bras" du toit. Pièce oblique qui porte les pannes. Il travaille en compression (il est écrasé).
- L'Entrait : La pièce maitresse horizontale. Son rôle est d'empêcher les arbalétriers de s'écarter (comme la corde d'un arc). Il travaille en traction (il est étiré).
- Le Poinçon : Poteau vertical central. Contrairement à une idée reçue, il ne repose pas sur l'entrait ! Il est suspendu aux arbalétriers et retient l'entrait en son centre pour éviter que ce dernier ne fléchisse sous son propre poids.
- La Contrefiche : Petite pièce oblique reliant le bas du poinçon au milieu de l'arbalétrier. Elle sert à réduire la longueur de flambement de l'arbalétrier.
Le Solivage et la Couverture (Perpendiculaires à la ferme)
- Les Pannes : Grosses poutres horizontales posées sur les fermes.
- Panne Sablière : Sur le mur (en bas).
- Panne Faîtière : Au sommet (en haut).
- Pannes Ventrières : Intermédiaires.
- Les Chevrons : Bois de section carrée (6x8 ou 8x10) posés sur les pannes, dans le sens de la pente. Ils supportent les liteaux.
- Les Liteaux : Lattes horizontales sur lesquelles on accroche les tuiles. L'écartement entre deux liteaux s'appelle le pureau.
3. Lire les Plans : Vue en Plan et Coupe
La Vue en Plan (Vue de dessus)
C'est la carte routière de votre toit. Elle permet d'identifier les formes complexes :
- Le Versant (ou Pan) : La surface plane du toit.
- Le Faîtage : La ligne haute horizontale.
- La Rive : Le bord latéral du toit (pignon).
- L'Égout : Le bord bas du toit (où on met la gouttière).
- L'Arêtier : Angle saillant (qui sort) formé par la rencontre de deux pans (ex: toit à 4 pentes).
- La Noue : Angle rentrant (creux) formé par la rencontre de deux pans (ex: jonction de deux ailes de maison en L). C'est le point critique pour l'étanchéité.
- La Croupe : Petit pan de toit triangulaire à l'extrémité d'un long pan.
La Coupe Transversale
Elle montre la hauteur et la pente.
- La Pente : Exprimée en % ou en degrés. Attention à la conversion ! (45° = 100%, mais 30° ≠ 66%).
- Le Débord de Toit : La partie qui dépasse du mur pour protéger la façade.
4. Vocabulaire Spécifique et Pièges
Entraxes vs Espacement
Ne confondez pas !
L'entraxe est la distance d'axe à axe (milieu de la poutre A à
milieu de la poutre B). C'est la mesure utilisée par les calculateurs.
L'espacement est la distance "entre nu", c'est-à-dire le vide entre
deux poutres (pour placer l'isolant).
Exemple : Entraxe 60cm avec des bois de 45mm = Espacement de 55.5cm.
Blochet et Jambe de Force
Dans les combles aménagés (style Mansart), on supprime le triangle simple. On utilise alors une Jambe de force (partie verticale sur le côté) qui repose sur un Blochet (petite pièce horizontale ancrée dans le mur). Cela permet de dégager du volume habitable.
5. Modification de Fermette : Danger
Alerte Sécurité : Beaucoup de propriétaires tentent de couper les "W" d'une fermette pour stocker des cartons. C'est une erreur gravissime. Couper une contrefiche, c'est rompre la triangulation. Le toit s'affaissera ou poussera les murs vers l'extérieur. Toute modification requiert un "remaniement" calculé par un bureau d'études (création d'un entrait haut, doublage des arbalétriers, etc.).
6. Conclusion
Un plan de charpente bien dessiné doit comporter toutes les cotes, les sections de bois, et les détails d'assemblage (boulons, clous, connecteurs). Si votre plan ne mentionne pas les classes de résistance du bois (C24, bois massif structurale), méfiance. La lecture de plan est la première étape vers un chantier sécurisé.
